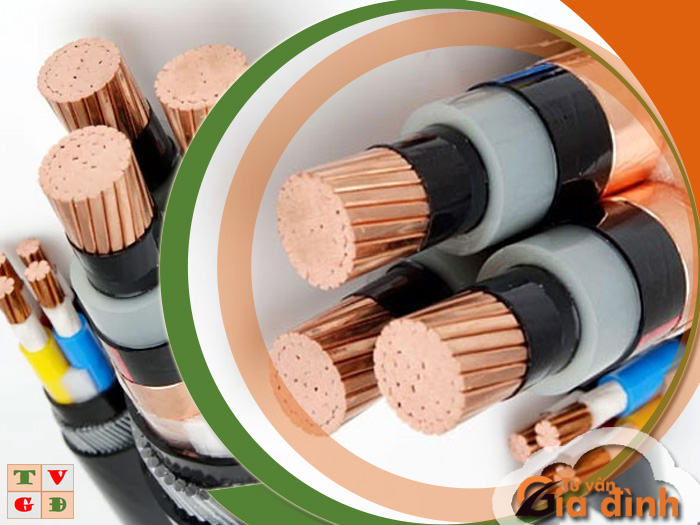

Cách tính tiết diện dây dẫn 3 pha theo công suất chuẩn SGK

Hiểu đúng về tiết diện dây điện 3 pha

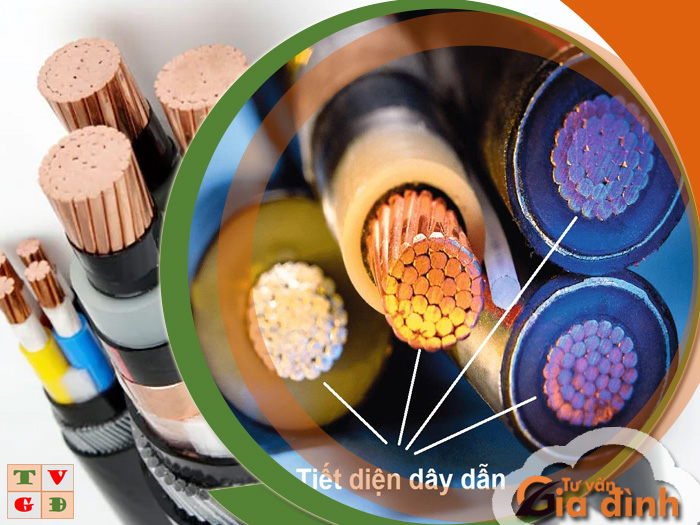

Khái niệm tiết diện dây dẫn trong điện 3 pha

Tiết diện dây dẫn là diện tích mặt cắt ngang của lõi kim loại truyền dẫn điện, thường tính bằng đơn vị mm². Trong hệ thống điện 3 pha, tiết diện dây không chỉ thể hiện khả năng truyền tải dòng điện mà còn ảnh hưởng trực tiếp đến hiệu suất và độ an toàn điện. Dây dẫn có tiết diện quá nhỏ sẽ bị nóng, tổn hao điện năng và dễ gây chập cháy khi vận hành lâu dài.

Mối quan hệ giữa dòng điện và tiết diện

Có một mối quan hệ tỷ lệ thuận giữa dòng điện và tiết diện dây. Dòng càng lớn thì dây cần có tiết diện càng lớn để đảm bảo không vượt quá mật độ dòng điện cho phép. Ngoài ra, tiết diện còn chịu ảnh hưởng bởi điện áp, chiều dài dây, và vật liệu lõi (đồng hay nhôm). Vì vậy, không thể chỉ nhìn vào dòng điện tức thời mà chọn dây dẫn, mà cần xét tổng thể hệ thống tải và môi trường lắp đặt.

Vì sao phải tính tiết diện dây theo công suất

Việc tính tiết diện dây dẫn 3 pha theo công suất là bước bắt buộc trong thiết kế điện dân dụng và công nghiệp. Khi biết công suất tiêu thụ, người kỹ sư có thể suy ra dòng điện tương ứng rồi tính toán tiết diện dây phù hợp để tránh sụt áp, quá tải và hao phí điện năng. Nếu chỉ “ước lượng bằng mắt” hoặc lấy dư quá mức, sẽ dẫn đến lãng phí chi phí đầu tư hoặc nguy cơ cháy nổ trong quá trình vận hành.

Kiến thức nền trước khi bắt đầu tính toán

Xác định công suất tổng của tải tiêu thụ

Đầu tiên, bạn cần tính tổng công suất của toàn bộ các thiết bị sẽ sử dụng. Với hệ thống điện 3 pha, công suất tính bằng đơn vị kilowatt (kW) hoặc kilovolt-ampere (kVA). Trong trường hợp không biết rõ từng thiết bị, có thể sử dụng công suất tổng hợp ước tính hoặc dữ liệu thiết kế ban đầu của công trình.

Việc xác định công suất tổng là bước đầu và là nền tảng để tính tiết diện dây dẫn 3 pha theo công suất một cách chính xác. Nếu không tính đúng công suất tải, toàn bộ hệ thống dây dẫn sau đó sẽ bị sai lệch, ảnh hưởng đến hiệu quả sử dụng và an toàn điện.

Hiểu điện áp pha và điện áp dây trong 3 pha

Trong hệ thống điện 3 pha, có hai khái niệm quan trọng là điện áp pha (Uₚ) và điện áp dây (Uₗ):

• Điện áp pha là hiệu điện thế giữa một pha và dây trung tính (thường 220V ở Việt Nam).
• Điện áp dây là hiệu điện thế giữa hai pha bất kỳ (thường 380V).

Công thức tính dòng điện hoặc công suất cần xác định rõ đang dùng loại điện áp nào để áp dụng chính xác.

Cách tính dòng điện từ công suất tiêu thụ

Đây là bước trung gian quan trọng để chuyển từ công suất sang dòng điện, giúp dẫn đến việc tính tiết diện dây dẫn. Công thức phổ biến:

I = P / (√3 × U × cosφ)

Trong đó:

• I: dòng điện (A)
• P: công suất (W hoặc kW)
• U: điện áp dây (V)
• cosφ: hệ số công suất, thường lấy 0.85–0.95 với tải công nghiệp

Công thức này cho phép bạn xác định dòng điện thực tế chạy trong dây dẫn, từ đó xác định được tiết diện dây tương ứng.

Công thức tính tiết diện dây 3 pha theo công suất

Công thức tính tiết diện dây dẫn trong SGK

Công thức tính tiết diện dây dẫn điện 3 pha là gì? → Theo chuẩn sách giáo khoa và thực tế kỹ thuật, Có hai cách phổ biến để tính tiết diện dây dẫn 3 pha theo công suất là:

1. Theo công thức vật lý xét tổn hao điện áp:

S = (√3 × I × L) / (k × ΔU%)

Trong đó:

• S là tiết diện dây dẫn (mm²)
• I là dòng điện tải (A)
• L là chiều dài dây (m)
• k là hệ số dẫn điện (56 đối với đồng, 35 với nhôm)
• ΔU% là tỷ lệ sụt áp cho phép (thường lấy 5%)

2. Theo mật độ dòng điện cho phép:

S = I / J

Trong đó:

• J là mật độ dòng điện an toàn (6 A/mm² cho đồng, 4.5 A/mm² cho nhôm)
• I là cường độ dòng điện tính theo công suất P:

I = P / (√3 × U × cosφ × η)

Với:

• P là công suất (W)
• U là điện áp 3 pha (V)
• cosφ là hệ số công suất (thường 0.9)
• η là hiệu suất thiết bị (thường 0.8–0.95)

Các đại lượng cần có khi áp dụng công thức

Để áp dụng đúng cách tính, cần chuẩn bị các thông số đầu vào:

• Tổng công suất tải của hệ thống
• Điện áp danh định của lưới điện (thường là 380V)
• Hệ số công suất và hiệu suất của hệ thống
• Chiều dài dây từ nguồn đến tải
• Loại vật liệu dây dẫn (đồng hay nhôm)

Việc xác định chính xác các yếu tố trên sẽ giúp kết quả tính tiết diện dây 3 pha vừa đảm bảo an toàn vừa tiết kiệm chi phí vật tư.

Ví dụ minh họa tính dây cho tải 10kW

Một thiết bị có công suất 10.000W, điện áp 380V, cosφ = 0.9, hiệu suất η = 80%, sử dụng dây đồng.

• Bước 1 – Tính dòng điện: I = 10000 / (√3 × 380 × 0.9 × 0.8) ≈ 21.1 A
• Bước 2 – Tính tiết diện dây theo mật độ dòng điện: S = 21.1 / 6 ≈ 3.5 mm²

→ Chọn dây đồng tiết diện 4 mm² để đảm bảo dự phòng dòng khởi động và hệ số an toàn trong vận hành.

Ví dụ minh họa tính dây cho tải 20kW

Giả sử bạn cần lắp đặt dây dẫn cho một tải 20kW, dùng điện 3 pha 380V, chiều dài dây 30m, dây đồng, hệ số công suất 0.9.

• Tính dòng điện: I = 20000 / (√3 × 380 × 0.9) ≈ 33.8 A
• Áp dụng công thức tính tiết diện dây: S = (√3 × 33.8 × 30) / (56 × 5%) ≈ 12.5 mm²

→ Chọn dây có tiết diện 16 mm² để đảm bảo dự phòng tải và hệ số an toàn.

Bảng tra tiết diện dây dẫn theo công suất tiêu chuẩn

Cách sử dụng bảng tra trong thực tế công trình

Trong thực tế thiết kế và thi công điện, thay vì tính toán từng bước theo công thức, kỹ sư và thợ điện thường sử dụng bảng tra tiết diện dây 3 pha theo công suất để chọn nhanh kích thước dây phù hợp. Bảng tra được xây dựng dựa trên công suất tải, chiều dài dây và giới hạn sụt áp tiêu chuẩn. Để sử dụng đúng, bạn cần xác định:

• Công suất tải cần cấp điện (kW hoặc kVA)
• Điện áp hệ thống (thường là 380V với 3 pha)
• Chiều dài dây dẫn (mét)
• Vật liệu dây (đồng hoặc nhôm)

Sau đó đối chiếu các thông số trên vào bảng để tìm được tiết diện dây tối ưu nhất cho công trình.

So sánh tính trực tiếp và tra bảng có gì khác

Tính trực tiếp tiết diện dây theo công thức sẽ chính xác hơn trong các trường hợp đặc biệt như: tải lớn, khoảng cách truyền dài hoặc yêu cầu tổn thất cực thấp. Tuy nhiên, phương pháp này mất thời gian và đòi hỏi hiểu rõ các đại lượng vật lý.

Ngược lại, tra bảng tiết diện nhanh hơn, tiện dụng, phù hợp với công trình dân dụng hoặc các hệ thống tải phổ thông. Điểm khác biệt lớn nhất nằm ở độ linh hoạt: bảng tra cho kết quả gần đúng, còn tính tay cho kết quả chi tiết theo nhu cầu riêng.

Tóm lại, dù sử dụng bảng hay công thức, mục tiêu cuối cùng vẫn là tính tiết diện dây dẫn 3 pha theo công suất chính xác nhất để phù hợp với từng loại công trình. Bảng tra giúp tiết kiệm thời gian, nhưng cần hiểu bản chất để áp dụng đúng ngữ cảnh kỹ thuật.

Ưu điểm khi dùng bảng tra tiết diện theo tải

Việc sử dụng bảng tra tiết diện dây dẫn theo tải giúp tiết kiệm thời gian, đảm bảo an toàn và dễ triển khai tại công trường. Một số ưu điểm nổi bật gồm:

• Loại bỏ sai số do tính toán nhầm
• Áp dụng linh hoạt cho cả hệ thống mới và nâng cấp
• Phù hợp khi thi công hàng loạt nhiều điểm cấp điện giống nhau
• Được chuẩn hóa theo các thông số kỹ thuật phổ biến và thực tiễn

Đặc biệt, bảng tra tiết diện dây 3 pha theo công suất thường đi kèm với bảng dòng định mức của CB và dây dẫn, hỗ trợ việc chọn thiết bị đồng bộ, hạn chế chênh lệch dòng gây chập cháy.

Bảng tra tiết diện dây dẫn 3 pha theo công suất (tham khảo)

 Bảng trên áp dụng cho điện áp 3 pha 380V, cosφ = 0.9, hiệu suất hệ thống 80%. Có thể chọn tiết diện cao hơn để đảm bảo an toàn khi dây quá dài hoặc tải khởi động mạnh.

Những yếu tố ảnh hưởng đến lựa chọn tiết diện dây

Tác động của khoảng cách truyền tải đến tiết diện

Khoảng cách dây dẫn càng dài thì tiết diện càng cần lớn hơn để giảm sụt áp và hạn chế tổn thất điện năng. Với hệ thống điện 3 pha, tổn hao thường xuất hiện rõ rệt khi chiều dài dây >30m. Nếu không tính đến khoảng cách, dây sẽ bị nóng, gây thất thoát công suất đáng kể, đặc biệt là khi tải hoạt động liên tục.

Công thức tính có đưa vào hệ số L (chiều dài dây) nhằm bù sụt áp, giúp chọn tiết diện hợp lý theo từng khoảng cách cụ thể.

Ảnh hưởng của vật liệu dây đồng và nhôm

Dây đồng có khả năng dẫn điện tốt hơn dây nhôm, nên với cùng công suất và chiều dài, tiết diện dây đồng có thể nhỏ hơn khoảng 30–40% so với nhôm. Tuy nhiên, đồng đắt hơn và nặng hơn, trong khi nhôm nhẹ, rẻ, nhưng giòn và khó đấu nối.

Tùy theo loại vật liệu, hệ số dẫn điện sẽ khác nhau (k=56 với đồng, k=35 với nhôm), ảnh hưởng trực tiếp đến kết quả khi tính tiết diện dây dẫn 3 pha theo công suất.

Cách tính tổn hao điện áp để chọn dây hợp lý

Tổn hao điện áp là phần điện áp bị mất trên đường truyền tải do điện trở dây. Mức sụt áp chấp nhận được thường là 5% so với điện áp định mức. Nếu vượt quá giới hạn này, thiết bị sẽ hoạt động kém hiệu quả, giảm tuổi thọ và gây nguy hiểm.

Để tính, áp dụng công thức:

ΔU% = (√3 × I × L × ρ) / (S × U) × 100

Trong đó:

• ρ: điện trở suất vật liệu
• S: tiết diện dây
• U: điện áp hệ thống

Việc kiểm soát tổn hao giúp chọn dây chính xác, tránh hiện tượng sụt áp đột ngột hoặc quá tải bất thường.

Lưu ý an toàn khi chọn tiết diện dây dẫn

Chọn dây có hệ số an toàn phù hợp tiêu chuẩn

Hệ số an toàn điện thường được quy định từ 1.2–1.5 tùy loại tải. Tức là tiết diện tính được cần nhân thêm hệ số này để phòng trường hợp quá tải hoặc môi trường sử dụng khắc nghiệt. Việc không tính hệ số an toàn dễ dẫn đến dây nóng, quá tải, mất ổn định khi có thiết bị khởi động đồng thời.

Khi tính tiết diện dây dẫn 3 pha theo công suất, việc thêm hệ số an toàn không chỉ là khuyến cáo mà còn là yêu cầu bắt buộc trong các tiêu chuẩn thiết kế điện. Đây là yếu tố quyết định khả năng chống quá tải và tuổi thọ của hệ thống dây dẫn.

Mật độ dòng điện khuyến nghị khi đi dây điện 3 pha

Mật độ dòng điện là giá trị dòng điện chạy trên mỗi mm² tiết diện dây. Theo kinh nghiệm thực tế:

• Dây đồng nên giới hạn dưới 6A/mm²
• Dây nhôm nên giới hạn dưới 3.5A/mm²

Việc chọn tiết diện đúng mật độ giúp đảm bảo dây dẫn không quá nóng và có thể vận hành liên tục ở tải định mức. Nếu mật độ vượt quá mức này, cần tăng tiết diện hoặc thay đổi loại vật liệu dẫn điện.

Những sai lầm cần tránh khi chọn tiết diện dây

Một số lỗi phổ biến khi tính toán hoặc chọn dây dẫn điện:

• Chỉ nhìn công suất mà không tính chiều dài dây
• Không xét đến hệ số đồng thời khi nhiều thiết bị chạy cùng lúc
• Sử dụng dây nhôm thay cho đồng mà không tăng tiết diện bù
• Bỏ qua yếu tố tổn hao điện áp

Những sai sót trên có thể khiến hệ thống bị ngắt đột ngột, rò điện hoặc cháy nổ do quá tải dây.

Tổng kết cách tính tiết diện dây 3 pha chuẩn SGK

Quy trình đầy đủ khi tính tiết diện dây theo công suất

Checklist tính tiết diện dây dẫn 3 pha theo công suất:

1. Xác định tổng công suất tải (kW)
2. Tính dòng điện qua công thức dòng ba pha
3. Chọn hệ số công suất (cosφ) và vật liệu dây
4. Áp dụng công thức hoặc tra bảng tiết diện phù hợp
5. Cộng thêm hệ số an toàn (thường là 1.25)
6. Kiểm tra lại mật độ dòng điện và tổn hao điện áp

Quy trình trên được sử dụng rộng rãi trong cả điện dân dụng lẫn công nghiệp, đảm bảo kỹ thuật và tiết kiệm chi phí.

Khi nào nên tra bảng và khi nào nên tính tay

Tùy theo độ phức tạp của công trình, bạn có thể linh hoạt chọn tra bảng hoặc áp dụng công thức chi tiết để tính tiết diện dây dẫn 3 pha theo công suất. Việc chọn đúng phương pháp sẽ giúp cân bằng giữa chi phí và độ an toàn hệ thống.

• Tra bảng phù hợp khi thi công dân dụng, tải phổ thông, yêu cầu nhanh gọn.
• Tính tay nên dùng khi hệ thống tải lớn, chiều dài dây xa hoặc yêu cầu kỹ thuật đặc biệt.

Đối với kỹ sư thiết kế chuyên nghiệp, việc tính toán luôn là ưu tiên vì đảm bảo độ chính xác và khả năng tối ưu hóa vật tư.

Gợi ý ứng dụng thực tiễn trong công nghiệp và dân dụng

• Trong dân dụng, việc tính tiết diện dây chủ yếu áp dụng cho hệ thống điện nhà ở, biệt thự, văn phòng nhỏ, nơi tải không quá lớn và khoảng cách truyền không xa.
• Trong công nghiệp, cần tính tiết diện cho các động cơ lớn, máy bơm, máy nén khí… nên việc xét đến tổn hao, hệ số an toàn, mật độ dòng điện là bắt buộc.

Nhờ áp dụng đúng cách tính tiết diện dây dẫn 3 pha theo công suất, hệ thống điện không chỉ vận hành ổn định mà còn giảm thiểu nguy cơ cháy nổ và tiết kiệm chi phí đầu tư dài hạn.

Thông qua quy trình chuẩn SGK và các bước phân tích cụ thể, bạn đã nắm được cách tính tiết diện dây 3 pha sát thực tế. Hãy áp dụng linh hoạt theo từng tình huống để đảm bảo hiệu suất vận hành và tiết kiệm chi phí lâu dài.
