Làm sao chọn bánh xe đẩy phù hợp với nhu cầu sử dụng?

Về nguyên tắc, bánh xe phù hợp phải đáp ứng đồng thời năm điều kiện: chịu đủ tải động, lăn được trên mặt sàn thực tế, có vật liệu tương thích với môi trường, tạo khả năng điều hướng cần thiết và lắp vừa kết cấu xe. Không nên đánh đổi một trong các điều kiện này chỉ để chọn sản phẩm có giá thấp hơn.

Xác định tải trọng mà mỗi bánh xe phải chịu

Tải trọng là tiêu chí đầu tiên vì nó quyết định cấp tải, kích thước càng, đường kính bánh, vật liệu và loại ổ bi. Sai lầm thường gặp là lấy tải hàng chia đều cho tổng số bánh mà không tính trọng lượng xe và điều kiện phân bố tải.

Tổng tải vận hành phải bao gồm:

·         Khối lượng bản thân xe đẩy

·         Khối lượng hàng lớn nhất dự kiến

·         Khối lượng của phụ kiện gắn trên xe

·         Tải phát sinh do va đập, rung hoặc sàn không bằng phẳng

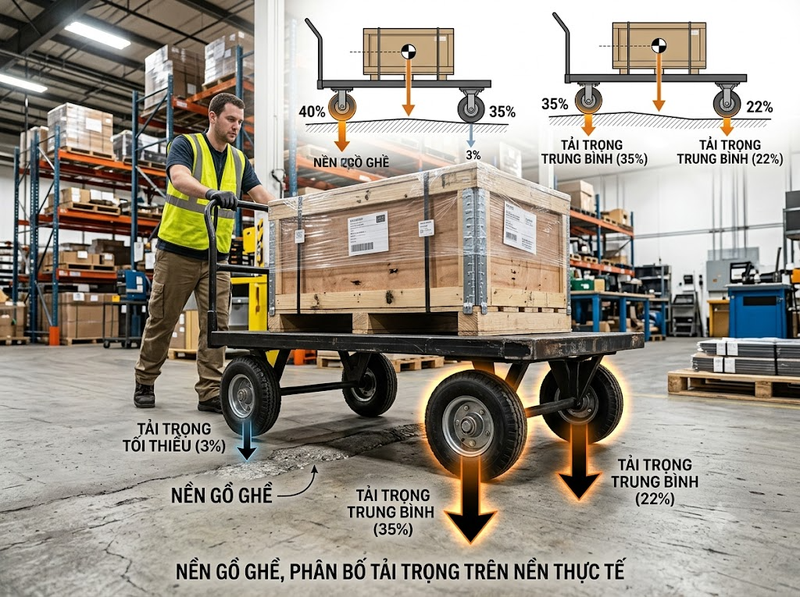

Đối với xe dùng bốn bánh, không nên mặc định cả bốn bánh luôn tiếp xúc mặt sàn và chịu tải bằng nhau. Khi sàn nghiêng, khung xe bị vặn hoặc tải đặt lệch, có thời điểm phần lớn tải trọng chỉ tập trung trên ba bánh. Vì vậy, tải yêu cầu cho mỗi bánh thường được xác định theo công thức:

Tải tối thiểu mỗi bánh = (Khối lượng xe tải hàng lớn nhất) ÷ 3

Ví dụ, xe nặng 80 kg và chở tối đa 520 kg có tổng tải 600 kg. Khi tính trên ba bánh chịu lực, mỗi bánh phải chịu tối thiểu 200 kg. Tuy nhiên, đây mới là mức tải cơ sở. Nếu xe thường xuyên đi qua gờ, sàn xấu, chạy nhanh hoặc chịu va đập, cần chọn mức tải danh nghĩa cao hơn để tạo biên an toàn.

Tiêu chuẩn ISO 22883 áp dụng cho bánh và càng bánh xe trong các ứng dụng công nghiệp đẩy tay hoặc kéo bằng động lực với tốc độ đến 1,1 m/s, tương đương khoảng 4 km/h. Điều này cho thấy tải trọng công bố luôn gắn với điều kiện thử nghiệm và tốc độ nhất định, không phải một con số đúng cho mọi cách sử dụng.

Phân biệt tải trọng tĩnh và tải trọng động

Tải trọng tĩnh là tải bánh chịu khi thiết bị đứng yên. Tải trọng động là tải trong quá trình bánh lăn, xoay hướng, đi qua khe hoặc chịu rung động. Khi lựa chọn bánh xe đẩy, tải trọng động mới là thông số cần ưu tiên.

Một bánh có thể chịu tải tĩnh lớn nhưng tải động thấp hơn đáng kể. Chẳng hạn, một số bánh công nghiệp có tải động 400 kg ở tốc độ đến 4 km/h nhưng tải tĩnh đạt 800 kg. Nếu chỉ nhìn mức 800 kg để chọn cho xe đang di chuyển, bánh sẽ bị sử dụng sai giới hạn thiết kế.

Ngoài tải trọng, cần kiểm tra tải hướng kính của bánh, độ bền càng, trục bánh, mâm xoay và hệ thống liên kết với khung xe. Khả năng chịu tải của cả cụm chỉ bằng khả năng của bộ phận yếu nhất.

Chọn vật liệu bánh theo mặt sàn

Vật liệu bề mặt bánh ảnh hưởng trực tiếp đến lực đẩy, độ ồn, khả năng bảo vệ sàn, độ bám và tuổi thọ. Không có vật liệu nào đồng thời tối ưu cho mọi điều kiện.

Bánh cao su và cao su nhiệt dẻo

Bánh cao su hoặc cao su nhiệt dẻo phù hợp với xe cần vận hành êm, giảm rung và hạn chế để lại dấu trên sàn. Lớp lốp mềm có thể hấp thụ một phần va đập khi đi qua mối nối hoặc bề mặt không hoàn toàn bằng phẳng.

Loại bánh này thường phù hợp với:

·         Sàn gạch, đá, vinyl hoặc sàn phủ hoàn thiện

·         Bệnh viện, khách sạn, nhà hàng và văn phòng

·         Xe chở hàng dễ vỡ hoặc thiết bị cần hạn chế rung

·         Khu vực có yêu cầu giảm tiếng ồn

Đổi lại, vật liệu mềm thường tạo lực cản lăn cao hơn vật liệu cứng. Khi tải lớn, bánh có thể bị biến dạng nhiều hơn, khiến người vận hành phải dùng lực đẩy lớn hơn.

Bánh polyurethane

Polyurethane, thường gọi là PU, tạo sự cân bằng giữa khả năng chịu tải, bảo vệ sàn, độ bền mài mòn và lực cản lăn. Đây là lựa chọn phổ biến cho xe đẩy kho, xe công nghiệp và thiết bị sản xuất.

PU thường phù hợp khi cần:

·         Chịu tải từ trung bình đến cao

·         Hạn chế tiếng ồn hơn bánh kim loại

·         Bảo vệ sàn tốt hơn bánh nylon cứng hoặc bánh gang

·         Chống mài mòn trong điều kiện vận hành thường xuyên

·         Di chuyển trên sàn bê tông tương đối bằng phẳng

Tuy nhiên, các loại PU không có cùng khả năng chịu nhiệt, chịu nước hoặc kháng hóa chất. Cần kiểm tra đúng thông số của từng dòng sản phẩm thay vì lựa chọn chỉ dựa trên tên vật liệu.

Bánh nylon hoặc polyamide

Nylon và polyamide có bề mặt cứng, ít biến dạng nên tạo lực cản lăn thấp trên nền phẳng. Bánh có thể chịu tải tốt so với kích thước và dễ vệ sinh.

Loại này phù hợp với:

·         Sàn bê tông nhẵn hoặc sàn công nghiệp bằng phẳng

·         Môi trường cần vệ sinh thường xuyên

·         Xe cần lực khởi động thấp

·         Khu vực không đặt nặng yêu cầu giảm tiếng ồn

Nhược điểm là bánh cứng truyền rung mạnh hơn, phát tiếng ồn rõ hơn và khó vượt khe hoặc gờ. Trên sàn mềm hay lớp phủ dễ trầy, áp suất tiếp xúc cao có thể gây hư hại bề mặt.

Bánh gang hoặc thép

Bánh gang và thép phù hợp với tải rất nặng, nhiệt độ cao hoặc môi trường mà việc bảo vệ sàn không phải yêu cầu chính. Vật liệu gần như không biến dạng nên lực cản lăn thấp trên sàn cứng và bằng phẳng.

Tuy nhiên, bánh kim loại tạo tiếng ồn, truyền rung lớn và có thể làm hỏng mặt sàn. Nhà sản xuất Colson cũng lưu ý bánh gang hoặc thép rèn phù hợp khi tải trọng rất lớn và bảo vệ sàn không phải yếu tố ưu tiên; chúng không thích hợp khi cần giảm tiếng ồn hoặc vận chuyển hàng dễ vỡ.

Chọn đường kính bánh theo vật cản và lực đẩy

Khi cùng vật liệu và tải trọng, bánh có đường kính lớn thường dễ lăn hơn bánh nhỏ. Nguyên nhân là bánh lớn có góc tiếp cận vật cản nhỏ hơn, nên cần ít lực hơn để vượt qua khe, gờ, mối nối hoặc mảnh vụn trên sàn.

Có thể chọn đường kính theo điều kiện vận hành:

·         Bánh nhỏ cho xe nhẹ, di chuyển quãng ngắn trên sàn rất phẳng

·         Bánh trung bình cho xe kho và xe dịch vụ thông dụng

·         Bánh lớn cho tải nặng, sàn có khe hoặc phải di chuyển xa

·         Bánh có lốp dày cho khu vực cần giảm rung và bảo vệ hàng hóa

Đường kính lớn không phải lúc nào cũng tốt hơn. Nó làm tăng chiều cao tổng thể của xe, thay đổi độ cao mặt sàn chở hàng và có thể tăng mô-men tác động lên vị trí lắp. Vì vậy, cần cân bằng giữa khả năng vượt vật cản và giới hạn chiều cao thiết bị.

Khi sàn có khe, rãnh hoặc gờ, bánh phải đủ lớn để vượt qua mà không bị kẹt. Hướng dẫn lựa chọn của Colson nhấn mạnh cần chọn đường kính đủ lớn để đi qua các vết nứt, đường ray, nẹp và vật cản trên sàn.

Ngoài đường kính, chiều rộng mặt bánh cũng ảnh hưởng đến áp suất lên sàn. Bánh rộng hơn có thể phân bố tải trên diện tích lớn hơn, nhưng không tự động đồng nghĩa với lực đẩy thấp hơn; lực cản còn phụ thuộc độ cứng vật liệu, độ biến dạng, ổ bi và tình trạng mặt sàn.

Lựa chọn bánh xoay, bánh cố định và cách bố trí

Cấu hình càng bánh quyết định xe dễ đổi hướng hay giữ đường thẳng.

Bánh xoay

Bánh xoay có cụm mâm xoay cho phép bánh tự căn theo hướng chuyển động. Loại này tạo khả năng điều khiển linh hoạt trong không gian hẹp nhưng có thể khó giữ hướng khi di chuyển trên quãng đường dài.

Bốn bánh xoay phù hợp với:

·         Xe cần di chuyển ngang hoặc xoay tại chỗ

·         Không gian chật

·         Tải nhẹ đến trung bình

·         Quãng đường di chuyển ngắn

Khi tải cao, bốn bánh xoay có thể khiến xe khó kiểm soát hơn, đặc biệt trên sàn nghiêng hoặc khi đẩy nhanh.

Bánh cố định

Bánh cố định chỉ lăn theo một phương. Chúng giúp xe giữ hướng tốt, giảm hiện tượng đảo bánh và phù hợp với quãng đường dài.

Cấu hình phổ biến là hai bánh cố định kết hợp hai bánh xoay. Cách bố trí này tạo sự cân bằng giữa khả năng giữ hướng và khả năng quay đầu, phù hợp với phần lớn xe đẩy kho và xe vận chuyển hàng.

Vị trí tay đẩy cũng cần thống nhất với cấu hình bánh. Thông thường, bánh xoay được đặt gần phía người điều khiển để xe phản ứng nhanh hơn khi đổi hướng. Tuy nhiên, cách bố trí tối ưu còn phụ thuộc chiều dài xe, phân bố tải và hướng vận hành chủ đạo.

Khóa bánh và khóa hướng

Cần phân biệt ba chức năng:

·         Khóa bánh ngăn bánh lăn

·         Khóa xoay ngăn càng đổi hướng

·         Khóa toàn phần đồng thời khóa bánh và khóa mâm xoay

Khóa bánh dùng để giữ xe đứng yên trên mặt sàn tương đối bằng. Không nên coi phanh bánh xe là giải pháp giữ xe an toàn trên dốc nếu nhà sản xuất không xác nhận chức năng đó. Cũng không được kéo hoặc đẩy cưỡng bức khi phanh đang khóa vì có thể làm hỏng lốp, cơ cấu phanh hoặc vị trí lắp.

Chọn ổ bi theo tốc độ và tần suất vận hành

Ổ bi ảnh hưởng đến lực khởi động, độ êm, khả năng chịu tải và nhu cầu bảo trì.

Bạc trượt

Bạc trượt có cấu tạo đơn giản, chi phí thấp và phù hợp với tốc độ chậm, quãng đường ngắn hoặc tần suất sử dụng không cao. Khi tải tăng hoặc vận hành liên tục, ma sát của bạc trượt có thể làm lực đẩy tăng rõ rệt.

Vòng bi con lăn

Vòng bi con lăn phù hợp với tải trung bình đến cao và vận hành thường xuyên. Cấu tạo này giảm ma sát tốt hơn bạc trượt nhưng vẫn cần kiểm tra yêu cầu bôi trơn và bảo dưỡng.

Vòng bi cầu

Vòng bi cầu chính xác tạo lực cản thấp, thích hợp với xe phải di chuyển nhiều, chạy nhanh hơn hoặc cần thao tác nhẹ khi tải cao. Tuy nhiên, chi phí cao hơn và khả năng làm việc trong nước, bụi hoặc hóa chất phụ thuộc vào loại phớt và vật liệu vòng bi.

Không nên chọn ổ bi riêng lẻ khỏi điều kiện môi trường. Một vòng bi có lực lăn thấp nhưng không được bảo vệ phù hợp có thể xuống cấp nhanh trong khu vực rửa nước, nhiều bụi hoặc có hóa chất.

Đánh giá môi trường nhiệt độ, độ ẩm và hóa chất

Môi trường có thể làm thay đổi độ cứng, khả năng chịu tải và tuổi thọ của cả bánh lẫn càng.

Khu vực ẩm hoặc thường xuyên rửa nước

Trong môi trường ẩm, chế biến thực phẩm hoặc vệ sinh bằng nước, nên xem xét:

·         Càng và phụ kiện bằng thép không gỉ

·         Trục chống ăn mòn

·         Ổ bi có phớt bảo vệ

·         Vật liệu bánh không hút nước

·         Mỡ bôi trơn tương thích với điều kiện vệ sinh

Càng thép mạ kẽm có thể phù hợp với môi trường trong nhà thông thường nhưng không phải lúc nào cũng đủ cho khu vực rửa hóa chất hoặc tiếp xúc nước liên tục.

Khu vực có hóa chất

Cần xác định cụ thể loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Khả năng “kháng hóa chất” không phải thuộc tính tuyệt đối. Một vật liệu có thể chịu dầu nhưng không chịu dung môi, axit hoặc kiềm mạnh.

Nên đối chiếu bảng tương thích vật liệu của nhà sản xuất đối với:

·         Lốp bánh

·         Lõi bánh

·         Phớt

·         Mỡ bôi trơn

·         Càng và chi tiết lắp

Môi trường nhiệt độ cao hoặc thấp

Nhiệt độ có thể làm lốp mềm ra, giòn đi, giảm tải hoặc biến dạng. Ổ bi và mỡ bôi trơn cũng có giới hạn nhiệt riêng. Vì vậy, bánh chịu nhiệt phải được đánh giá như một cụm hoàn chỉnh, không chỉ dựa vào vật liệu bề mặt.

Khi nhiệt độ vượt điều kiện thông thường, cần yêu cầu nhà cung cấp xác nhận:

·         Khoảng nhiệt độ vận hành liên tục

·         Nhiệt độ tối đa trong thời gian ngắn

·         Mức giảm tải theo nhiệt độ

·         Khả năng chịu sốc nhiệt

·         Chu kỳ làm nóng và làm nguội

Tính đến tốc độ, quãng đường và tần suất sử dụng

Tải trọng danh nghĩa thường được công bố trong một điều kiện vận hành xác định. Khi tốc độ, quãng đường hoặc tần suất tăng, nhiệt phát sinh tại lốp và ổ bi cũng tăng. Điều này có thể làm giảm tuổi thọ hoặc buộc phải giảm tải.

Cần phân biệt các nhu cầu:

·         Đẩy tay chậm và không liên tục

·         Di chuyển thường xuyên trong kho

·         Kéo bằng thiết bị cơ giới

·         Chạy liên tục theo ca

·         Di chuyển trên quãng đường dài

Ứng dụng đẩy tay thông thường không thể áp dụng nguyên trạng cho xe kéo tốc độ cao. ISO 22883 giới hạn phạm vi ở ứng dụng đến khoảng 4 km/h, trong khi ISO 22884 đề cập nhóm ứng dụng trên 4 km/h và đến khoảng 16 km/h.

Nếu xe được kéo bằng máy, cần chọn bánh được nhà sản xuất xác nhận cho tốc độ kéo, tải động và chu kỳ vận hành tương ứng. Không nên dùng bánh thiết kế cho xe đẩy tay chỉ vì tải trọng tĩnh có vẻ đáp ứng.

Kiểm tra kích thước lắp và độ bền kết cấu xe

Bánh xe đúng tải nhưng lắp sai vẫn có thể mất an toàn. Trước khi mua, cần kiểm tra:

·         Kích thước mặt đế

·         Khoảng cách tâm lỗ

·         Đường kính lỗ bắt bulông

·         Kiểu trục ren, chốt hoặc lỗ tâm

·         Chiều cao tổng thể của cụm bánh

·         Khoảng không để bánh xoay đủ vòng

·         Độ dày và độ cứng của khung xe

·         Khả năng chịu lực tại vị trí liên kết

Càng mặt đế thường phù hợp với tải cao vì lực được truyền qua diện tích lắp lớn. Càng trục ren hoặc chốt thuận tiện cho thiết bị nhẹ và kết cấu ống, nhưng chỉ an toàn khi chi tiết nhận trục đủ bền và đúng kích thước.

Tải trọng của bánh không thể bù cho khung xe yếu. Nếu mặt lắp mỏng, mối hàn kém hoặc bulông không đủ cấp bền, liên kết có thể biến dạng trước khi bánh đạt đến giới hạn tải.

Cách chọn bánh xe đẩy theo từng bước

Một quy trình lựa chọn thực tế có thể thực hiện theo thứ tự sau:

1.    Xác định tổng tải lớn nhất

2.    Cộng trọng lượng xe, hàng hóa và toàn bộ phụ kiện

3.    Tính tải tối thiểu trên mỗi bánh

4.    Với xe bốn bánh, nên tính tổng tải trên ba bánh chịu lực rồi bổ sung biên an toàn phù hợp điều kiện vận hành

5.    Mô tả mặt sàn

6.    Ghi nhận độ phẳng, khe, gờ, rãnh, độ dốc, mảnh vụn và yêu cầu bảo vệ bề mặt

7.    Xác định môi trường

8.    Kiểm tra nhiệt độ, nước, dầu, hóa chất, bụi, yêu cầu vệ sinh và nguy cơ ăn mòn

9.    Chọn vật liệu bánh

10.  Ưu tiên cao su hoặc TPR khi cần êm; PU khi cần cân bằng tải và bảo vệ sàn; nylon khi cần lực lăn thấp trên nền phẳng; gang hoặc thép khi tải rất nặng và không yêu cầu bảo vệ sàn

11.  Chọn đường kính bánh

12.  Dùng bánh lớn hơn khi phải vượt khe, đi xa hoặc giảm lực đẩy, nhưng phải kiểm tra giới hạn chiều cao xe

13.  Chọn cấu hình càng

14.  Dùng hai bánh cố định và hai bánh xoay cho xe thông dụng; dùng bốn bánh xoay khi cần cơ động cao; bổ sung khóa hướng nếu cần chuyển đổi giữa hai chế độ

15.  Chọn ổ bi

16.  Dựa trên tải, quãng đường, tốc độ, tần suất và điều kiện bảo trì

17.  Kiểm tra kiểu lắp

18.  Đối chiếu mặt đế, lỗ bulông, trục, chiều cao và khả năng xoay

19.  Đối chiếu dữ liệu kỹ thuật

20.  Xác nhận tải động, tốc độ thử, nhiệt độ, vật liệu, tiêu chuẩn thử nghiệm và điều kiện giảm tải

Những sai lầm thường gặp khi chọn bánh xe đẩy

Chia tải đều cho bốn bánh

Cách tính này bỏ qua hiện tượng chỉ ba bánh chịu lực trên sàn không phẳng. Kết quả là bánh có thể bị quá tải cục bộ dù tổng tải danh nghĩa của bốn bánh có vẻ đủ.

Chỉ nhìn tải trọng tối đa

Tải trọng không thể hiện đầy đủ khả năng vận hành. Cùng một mức tải, bánh có thể phản ứng rất khác nhau trước tốc độ, va đập, nhiệt độ và mặt sàn.

Chọn bánh quá nhỏ

Bánh nhỏ làm xe thấp và có thể giảm chi phí, nhưng dễ mắc vào khe, tạo lực đẩy lớn và truyền va đập mạnh lên hàng hóa, càng bánh và khung xe.

Cho rằng bánh cứng luôn dễ đẩy

Bánh cứng thường lăn nhẹ trên sàn phẳng, nhưng có thể hoạt động kém trên nền gồ ghề. Khi gặp vật cản, đường kính và khả năng biến dạng của lốp có thể quan trọng hơn độ cứng.

Dùng phanh để giữ xe trên dốc

Phanh bánh thông thường chủ yếu giữ xe đứng yên trên bề mặt phù hợp. Khả năng giữ trên dốc phải được xác nhận theo thiết kế của hệ thống, tải trọng và điều kiện sàn.

Bỏ qua điều kiện thực tế

Thông số tải trong catalogue thường dựa trên điều kiện thử xác định. Sàn xấu, hóa chất, nhiệt độ cực đoan, va đập và tốc độ cao có thể làm giảm đáng kể khả năng làm việc thực tế. Blickle lưu ý hệ số an toàn phải phụ thuộc điều kiện ứng dụng, đồng thời bánh chạy trên 4 km/h có thể phải giảm tải.

Để chọn bánh xe đẩy phù hợp, cần bắt đầu từ tổng tải động và tính trên số bánh thực sự chịu lực, sau đó mới lựa chọn vật liệu, đường kính, ổ bi và kiểu càng. Bánh cao su hoặc TPR ưu tiên sự êm ái; PU tạo sự cân bằng giữa tải trọng và bảo vệ sàn; nylon phù hợp nền phẳng; bánh kim loại dành cho tải rất nặng khi tiếng ồn và mặt sàn không phải ưu tiên.

Lựa chọn tốt nhất không phải bánh có tải trọng lớn nhất, mà là cụm bánh đáp ứng đúng tải, tốc độ, mặt sàn, môi trường và kết cấu lắp. Khi ứng dụng có tải lớn, nhiệt độ cao, hóa chất hoặc kéo bằng động lực, cần đối chiếu tài liệu kỹ thuật và yêu cầu nhà cung cấp xác nhận điều kiện vận hành thay vì chỉ dựa trên thông số tải danh nghĩa.
